Ik heb hier op dit moment m'n transparantje al klaar liggen om die print te etsen. Jammergenoeg zie ik dat er voor (en in) het weekeinde niet van komen..
Printable View
Ik heb hier op dit moment m'n transparantje al klaar liggen om die print te etsen. Jammergenoeg zie ik dat er voor (en in) het weekeinde niet van komen..
heb nu maar een EH12ax7 ECC83 en een EI ECC82 besteld bij tonefactory.
ben benieuwt hoe snel dat gaat, ze stonden op voorraad.
Mijn printjes zijn inmiddels ge-etst. Ik heb er 3 afgedrukt en ge-etst.
Zie zien er niet echt goed uit. Ik had mijn printer denk ik opnieuw moeten uitlijnen of er is iets anders fout gegaan, maar ik heb nu heel veel open lijntjes in mijn sporen zitten (bekend verhaal he?) Kut.
Maar de sporen die ik heb gemeten (bijna allemaal) doen het wel dus dat valt mee. Jammer dat ze niet zo mooi" zijn. Je kan niet alles hebben :D.
Boren dus en bestucken.
Onderdelen verzamelen. (denk da'k alles wel zo'n beetje heb :)) en aan de slag.
Heb een hele vette behuizing gevonden, maar die is ongeveer > 2 x zo groot als nodig is.
Iemand nog een suggestie wat nou leuk zou zijn om naast die real tube screamer in te bouwen ? (blijft verder gewoon compleet gescheiden, alleen wel in 1 behuizing.
Equaliser?Citaat:
Oorspronkelijk geplaatst door G.G.
Dacht ik ook aan,Citaat:
Oorspronkelijk geplaatst door aad
zoiets misschien?
http://www.generalguitargadgets.com/...lo3_wiring.pdf
Edit:
of nog beter:
http://runoffgroove.com/mreq.html
Of NOG beter :P linkjeCitaat:
Oorspronkelijk geplaatst door G.G.
Of misschien een booster voor of na de overdrive? of allebei natuurlijk :rockon:
Gewoon de sporen vertinnen, zie je er niets meer van.......Citaat:
Oorspronkelijk geplaatst door aad
Een spotlight?? Sta je er mooi flitsend op als je je vette solo staat te spelen.... :DCitaat:
Oorspronkelijk geplaatst door G.G.
Nee, dat wordt niets. Denk aan een eq. Heb ruimte zat:Citaat:
Oorspronkelijk geplaatst door guitarnijboer
http://img166.imageshack.us/img166/6181/p1000561gh9.jpg
Binnenmaat is 225mm x 115mm x 70mm
Dus in therorie zou de Real Tubescreamer en de Mr. EQ met gemak moeten passen.

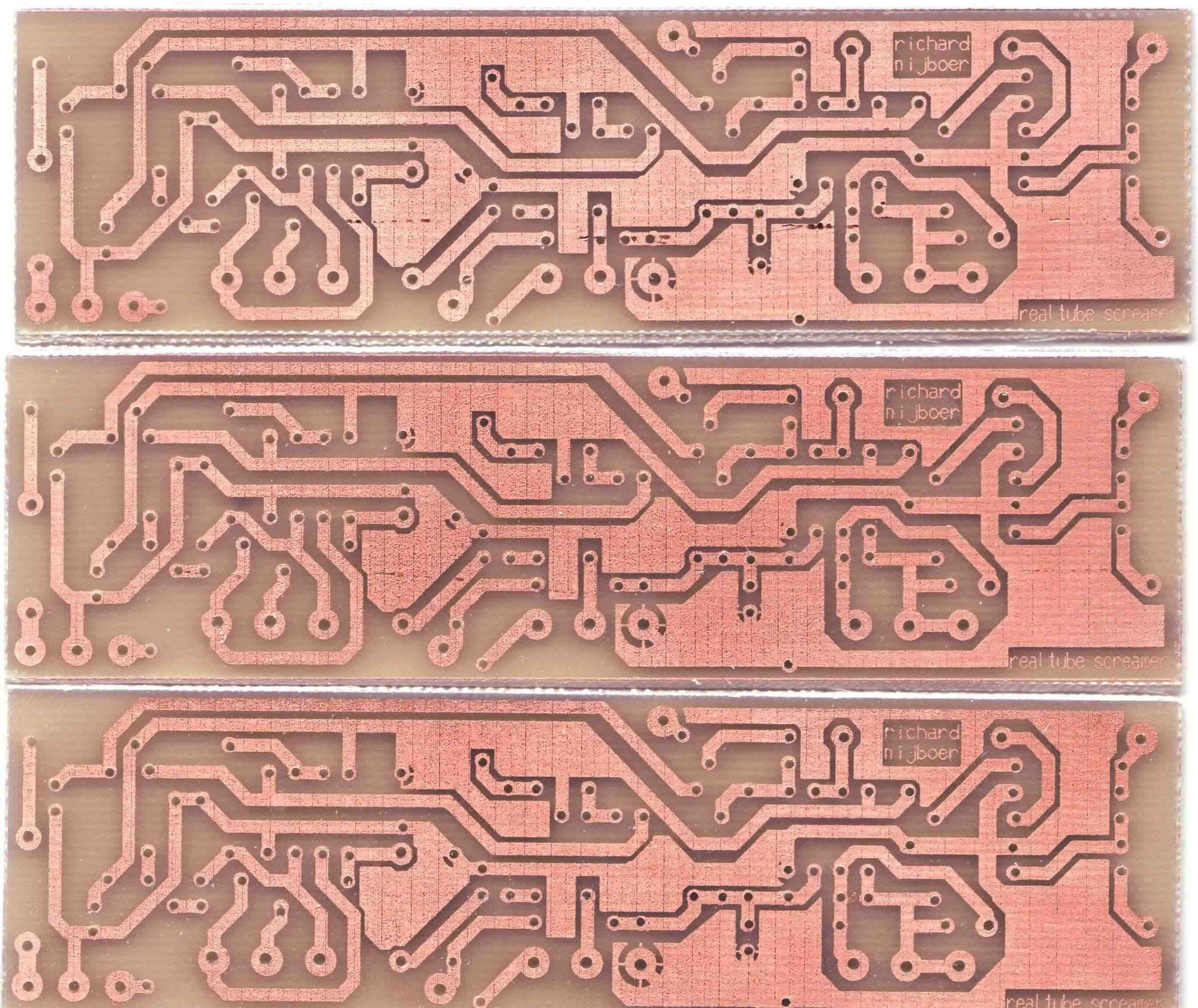

Dit zijn ze alledrie:Citaat:
Oorspronkelijk geplaatst door guitarnijboer
http://www.uploadarchief.net/files/d...0scr_print.jpg
als je inzoomt zie je de lijntjes duidelijk zitten.
Maar idd. vertinnen helpt. Alles zit zo strak op elkaar dat daar verder niet veel extra tijd in gaat zitten. (Afgezien van de GND-planes dan :D).
Nu even onderdelen verzamelen :).
is dat je oude brooddoos?Citaat:
Oorspronkelijk geplaatst door G.G.
Nee, leger ehbo kistje van staal. makkelijk te openen om iets te modden, en staat wel grappig.Citaat:
Oorspronkelijk geplaatst door Valoosj
+ een handig handvat om hem mee te nemen. :blast:
lekker origineel. :seriousf:
als je er nu nog een gepast opschrift opzet. zoiets bv:
Eerste hulp tegen cleane geluiden
Even ter geruststelling:
Ik heb inmiddels het hele circuit opgebouwd met de onderdelen die ik in huis heb. Ik had niet alles.
39n i.p.v. 47n (C1)
BC547 i.p.v. 2SC1815 (pffffff).
Enne geen 500Klog en geen 20Klin pot's
Dat is dus resp.: 1Mlog en 25Klog. Dat regelt niet zo fijn, maar je kan wel meten. Het werkt.
Heb de driver sectie (de ingang voor de buis) aangestuurd met een toonfiets en gemeten met de scope.
Zelfde voor de tweede sectie. Met een blokgolf zie je de regeling van de "shape" potmeter mooi gaan. Lijkt wel een parametrische eq.
Ja en nou de rest nog he? Maar da's dus een kwestie van afbouwen.
Hammond kastje heb ik nog wel. Heb buisjes genoeg. Sockets ook.
Alleen nog wat tijd. :D
Oh ja ik bedoel dus het hele circuit op de print.
Het spreekt vanzelf dat als dat werkt de rest ook moet kunnen gaan!

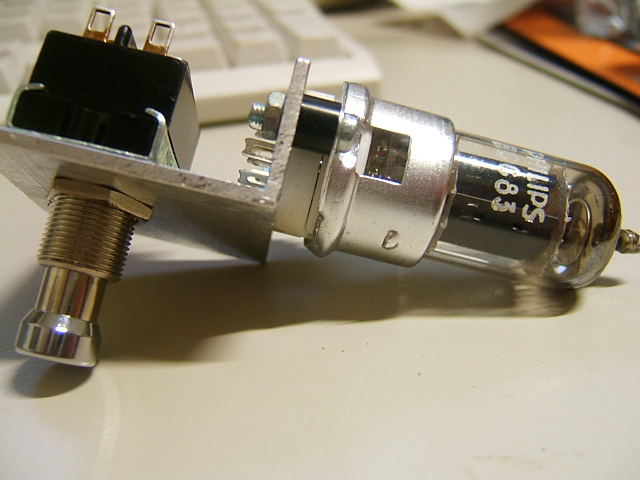

Fotootjes van de constructie voor de ECC83 buis:
http://www.uploadarchief.net/files/d...d/dscf1133.jpg
http://www.uploadarchief.net/files/d...d/dscf1134.jpg

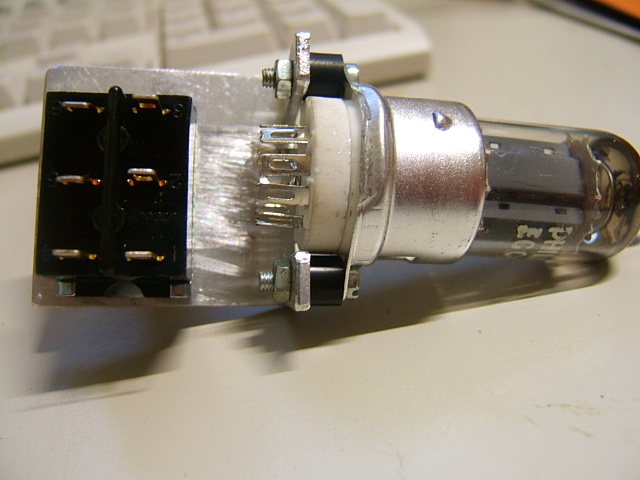

Ik heb dus uit een stukje hoekprofiel een deel uitgezaagd en daartussen
de ECC voet gezet met 2 M3 boutje-moertjes en 2 afstandbusjes van 5mm.

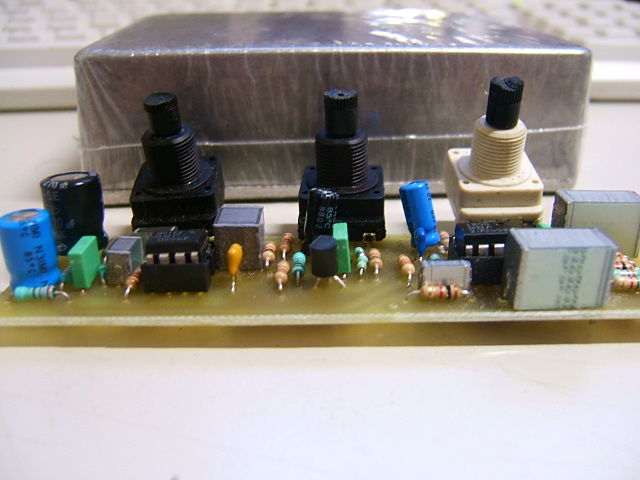

En een plaatje van de opgebouwde en getestte print:
http://www.uploadarchief.net/files/d...d/dscf1135.jpg
Hier nog met Piher "kraak" potmeters, maar daar moeten tzt andere op.
Heb nog wat Alpa pot's. :)
Ziet er goed uit, ben benieuwd naar het eindresultaat.
Netjes Aad. ben benieuwd.
Zelf zit ik al dagen eindeloos te zoeken naar de juiste behuizing omdat er ook nog een Mr. EQ in moet komen Basboost Midboost-cut Highboost
Ik heb nog een eq. layout die ik in mijn TS9-clone heb ingebouwd.Citaat:
Oorspronkelijk geplaatst door G.G.
is erg klein en toch 5 bands.
Die TS9 + eq zitten in een 1590BB net als deze realtube screamer.
Zal eens kijken voor je.
Cool, heb net alu plaatmateriaal en hardhout gehaald. Ga zoiets maken:Citaat:
Oorspronkelijk geplaatst door aad
http://www.sweetwater.com/images/ite...F107-large.jpg
Vooraan twee footswitches (eentje voor de preamp en eentje voor de EQ), daarachter de 3 pots van de preamp, daarachter de 3 miniswitches van de EQ, en helemaal achteraan links de buis en rechts de potmeter van de EQ.
Op de achterkant de voedingsaansluitingen (2x, want de ene is 12v en de ander 9v) en twee inputs en 2 outputs zodat ik de EQ voor en achter de preamp kan zetten.
Ik zou denken dat je met een 7809 en een wel geplaatst elcotje wel voldoende hebt aan 1 voedingskabel van 12V.Citaat:
Oorspronkelijk geplaatst door G.G.
Had ik nietees aan gedacht, maar dat kan natuurlijk ook nog.Citaat:
Oorspronkelijk geplaatst door guitarnijboer
GG: Doet dat andere buizenpedaaltje het nu trouwens al eens of niet? Het laatste wat ik las was een kapotte elco.......
Ja dat vraag ik me ook af.Citaat:
Oorspronkelijk geplaatst door guitarnijboer
Ik ga nu de buis bestucken. Daarna hopelijk snel de behuizing in elkaar.
Ik begin nu enthousiast te worden :D
Buis bedraad:
fotootje 1:
http://www.uploadarchief.net/files/d...d/dscf1136.jpg
fofootje 2:
http://www.uploadarchief.net/files/d...d/dscf1137.jpg
fotootje 3:
http://www.uploadarchief.net/files/d...d/dscf1138.jpg
Rood is de voeding voor de buis +12V
Zwart is de GND
Groen is signaal IN
Geel is signaal UIT
Wit zijn de gloeidraden.
Nou.....boren enzo :D kastje dus.
/edit
Oh ja vergeet ik nog bijna:
De weerstanden van 68K, 100K en 470K die alledrie naar de +12V gaan zitten aan 1 kant netjes aan elkaar (en in elkaar gedraaid)
zodat daaraan de rode draad vastgemaakt kon worden.
En die rode draad zit voor de stevigheid ook nog aan het middenpunt van de buis.
Alles zit getwist en getwijnd zeg maar.
Je mag niet meer dan 3 plaatjes hebbenCitaat:
Oorspronkelijk geplaatst door aad
Zie deze close-up:
http://www.uploadarchief.net/files/d...scf1144_c2.jpg
Ziet er echt heel netjes uit, mijn compimenten! Alleen wat een gepriegel zeg zo onder dat buisje :P
Ben benieuwd hoe het eindresultaat word, je gebruikt een hammond BB toch? Zou er nog ruimte zijn om het buisje iets verder van de switch te houden zodat het wat minder gepriegel is of gaat dat niet passen?
edit: bedenk me net dat dat gepriegel wel meevalt aangezien je pas na het solderen de boel aan elkaar monteerd (buisvoetje en de switch enz.) :sssh:
Klopt :) ik heb eerst de buisvoet op het profieltje gemonteerd en dat in de bankschroef gezet (lekker stevig).Citaat:
Oorspronkelijk geplaatst door Goeiemorguh
Daarna componenten erop, afmonteren (extra doorvloeien) en draden eraan.
Daarna de schakelaar erop.
Als alles goed gaat past alles precies zoals ik heb bedacht. Ahum.
Moet de potmeters 14mm vanaf de bovenbuitenkant behuizing boren.
Dan passen de jack-chassisdelen (die hun aansluitingen aan de onderkant hebben) er precies nog overheen (over die potmeters) met hun aansluitingen.
Anders passen altijd nog de gewone zeg maar met hun aansluitingen aan de achterkant.
:D
Wat vervolg foto's.
Buisvoet enz. in de box:
http://www.uploadarchief.net/files/d...d/dscf1146.jpg
Zijaanzicht:
http://www.uploadarchief.net/files/d...d/dscf1147.jpg
Boven:
http://www.uploadarchief.net/files/d...d/dscf1148.jpg
zijn erg groot van afmeting en toch maar 160K.
Wow, hoe gaaf, ziet er profi uit man.
Hehe, ik kan niet wachten tot Goeiemorguh klaar is met tentamens :rockon:
Hij heeft het daarna even gedaan, maar nu doet ie ff helemaal niets. Bij het inbouwen ging er een draadje los. Heb nog even niet kunnen ontdekken welk draadje dat is. Ik bouw eerst de Real Tube Screamer van jouw, en daarna kijk ik rustig de RTD een keertje na.Citaat:
Oorspronkelijk geplaatst door guitarnijboer
Men al een heel eind met de behuizing van hout en aluminium. Wordt echt mooi. Zal binnenkort een plaatje posten.
Wat een flinke condensator zeg. Heb bij mijn electronicaboer een heel kleintje meegekregen van 47n. Ga het toch ff nakijken, want ik neem aan dat jij, aad de kleinst mogelijke onderdelen gebruikt. Misschien heb ik wel niet de juiste.Citaat:
Oorspronkelijk geplaatst door aad
Bij mij staat er A473m op. Zegt je dat iets?
Hoi,Citaat:
Oorspronkelijk geplaatst door aad
Aad, die weerstanden moeten toch aan U2?
Dat is volgens mij geen +12V
vind die buizenvoet met dat L profiel heel mooi alleen zou ik er persoonlijk niet de voetschakelaar aan hangen, weet niet waarom maar dat is gevoelsmatig denk ik.
wat betreft de vorderingen aan onze kant, de buisjes zijn binnen (kompliment aan tonefactory voor de snelle levering)
dus na het weekend testen of de print al dan niet werkt.
nee hoor. ik had ruimte zat, dus ik heb gewoon zo'n engels dropje gepakt wat niets lag te doen.Citaat:
Oorspronkelijk geplaatst door G.G.
473m=47000pF=0,047uF=47nF is dus de goede.
Ja sorry je hebt gelijk, maar ik dacht dat je dat wel begreep.Citaat:
Oorspronkelijk geplaatst door EricSw
Dat zou ik anders (nauwkeuriger( moeten stellen, maar ik had zo'n zin in een biertje.
Ben ook weer wat verder gekomen, met de behuizing danwel.
Hout is merantie. Het alu ligt net iets lager dan de twee buitenste stukken hout. Heb nog meer dwarslatjes die later ingelijmd worden. aan deze latjes worden de printplaatjes van de Real Tubescreamer en de Mr. EQ geschroefd. Binnenkant wordt nog bekleed met folie.
http://img339.imageshack.us/img339/913/p1000563tt5.jpg
Dat wordt mooi G.G.
Wel een beetje groot.
Als je er nog een paar effecten bij wil hebben zou mijn kamer te weinig vloeroppervlak hebben.
Ik ben nu 2 dagen bezig met proberen een printje te maken.
Ik heb dit sinds de LTS niet meer gedaan en heb dus ook de juiste spullen niet.
Op de site van newtone wordt uitgelegd hoe je dit ook kan doen met behulp van inkjet fotopapier en een laserprinter of kopieerapparaat.
Ik heb helaas ook geen laserprinter maar die hebben we op het werk.
Ik heb diverse soorten fotopapier volgezet met afdrukken van het printje
en ben gisteren de hele dag aan het strijken geweest.
Deze methode zal goed werken bij printjes met dikke banen die niet dicht bij elkaar liggen maar ik kreeg het met dit printje niet voor elkaar.
Ik heb wel iets wat in de buurt komt maar ik wil het graag perfect.
Ik ga dus nu proberen om de boel op zo'n printje te zetten waar al wat koperbanen opzitten. (heet dat een experimenteer print?)
Hopelijk kan ik alles dan nog wel in een BB huisje proppen.
Een groot nadeel van dit project: er gaat zoveel tijd inzitten dat ik niet toekom aan gitaarspelen.
Behuizing is wat ruim, maar er moeten 3 footswitches, 3 leds, 6 potmeters en 3 miniswitches op komen.Citaat:
Oorspronkelijk geplaatst door EricSw
Heb besloten om de volgende opstelling te maken Real Tubescreamer + Mr. EQ + Slil-face 2 (fuzz).
Ze krijgen alledrie een eigen input en output zodat de volgorde te bepalen is met patchcables (tenzij iemand een goeie manier weet met schakelaars) (met name de fuzz zou ik graag zowel voor als achter de buizenversterker willen kunnen plaatsen).
Zou helemaal te gek zijn als je de volgorde middels een footswitch zou kunnen omschakelen.Citaat:
Oorspronkelijk geplaatst door G.G.
Klinkt te gek trouwens wat je aan het maken bent! :rockon:
