Ah jij leeft ook nog. Je al lang niet meer gehoord.
't zijn veel pedalen, maar ik gebruik ze ook. Ze liggen er niet enkel voor de show.
Die buffer zorgt ervoor dat mijn geluid de 30m kabel overleeft. Zonder buffer zou het een pak slechter klinken.
Zoals beloofd, de foto's van de noisy cricket.
http://i69.photobucket.com/albums/i4...j/DSC01441.jpg
http://i69.photobucket.com/albums/i4...j/DSC01442.jpg
Het ding klinkt echt niet, maar het is goed genoeg om bij de werkbank te staan om te testen of iets werkt.
Met een iets grotere speaker is het best redelijk, maar de tone control doet niet echt veel, en er is altijd wat gain. De grit schakelaar had naar mijn mening echt wel meer mogen doen dan dat beetje meer gain. Maar van zo'n klein circuit moet je nu ook geen wonderen verwachten.
Kleine verandering in plannen bij de 4in1 pedaal. De Nijboer klinkt verschrikkelijk goed met een Baldwin buisje, lekker veel gain. Dus ga ik die 4in1 niet maken. Wel wordt de MayQueen nog gemaakt, in een aparte behuizing. Dit vanwege de specifieke klank die eruit komt.
En zaterdag nog etsmiddel gekregen?
Ik heb zelf mn PT-80 gefinetuned, een Dr Boogey afgemaakt/gedebugged en gemod en een RAT gebouwd. Stuk voor stuk geweldige pedalen! Khoop later vandaag nog wat in mn eigen thread te posten. Met wat geluk met soundclips!
Nope, geen etsmiddel. Daarom dat ik de noisy cricket onder handen genomen heb. En die A/B met buffer al maar afgewerkt. Dat was zowat het enige dat ik al kon doen. En nu komen de examens echt angstaanjagend dichterbij :D
Ik vrees dat ik komende anderhalve maand met moeite 1 pedaal ga kunnen bouwen. Werk jij dan maar verder aan jouw bord, dan blijft de Werkbank tenminste draaiende!
Ff helemaal terug naar de foto op de 1e pagina van de goed gelukte toner-transfers. Ga je de stukken koper nog kleiner snijden? Dus dat elk pcb al los zit voor het de etsbak in gaat? Zo ik wel doen, scheelt je sowieso wat koper om te etsen en t etsen gaat sneller.
Als je t al hebt gedaan, dan wordt t hoog tijd voor een foto....jij bent niet de enige die wacht op jouw etsmiddel ;)
Ik heb ze nog niet bijgesneden. En ik ga één plaatje weer afschuren, want ik ga de tube reamer en de odie toch niet maken. Wel de Ross phaser en de BoR, voor mn 2e bordje. De Rebote delay komt er wss ook bij, maar ik wil een delay in een B behuizing krijgen, dus dat wordt nog even zoeken/passen.
Update komt wel eens ik weer kan bouwen. Wel al een aantal ideeën opgedaan voor de behuizing.
De tremolo wil ik echt mooi maken, dus ik heb de andere gitarist van mn band gevraagd om iets mooi te tekenen.
Kleine update op aandringen van Ponq, hem kan je toch echt niets weigeren :D

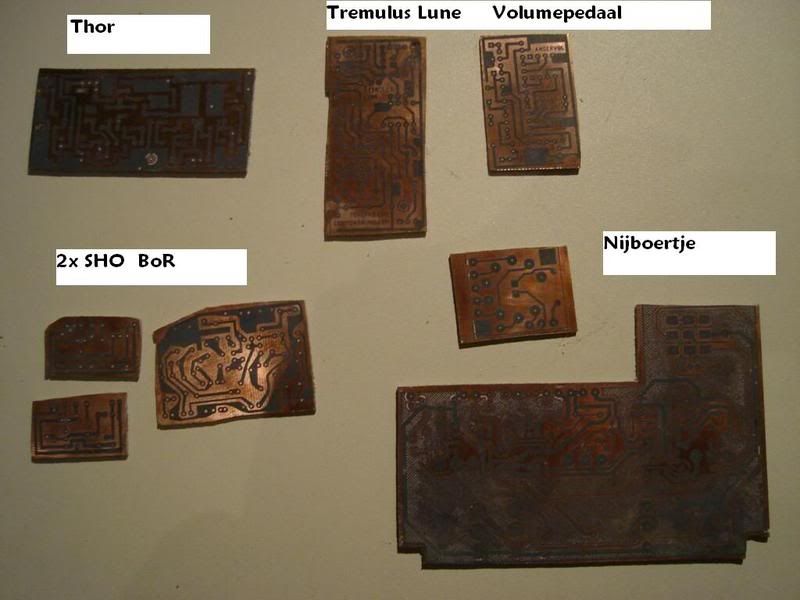

http://i69.photobucket.com/albums/i4...j/DSC01444.jpg
De printjes die ik al heb even op maat gemaakt. Het etsen volgt hopelijk zeer binnenkort. Er ontbreken hier wel nog enkele effecten, onder andere de payback en de phaser voor mn minibordje.
Dit suckt, Ponq, je hebt de Nijboer te groot afgedrukt :satisfie:
Gelukkig heeft mijn pa sinds kort een laserprinter. Afdrukken op fotopapier voor inkjet printer en ik kan weer verder.
Effe doorgewerkt aan het verkleinen van de veel te grote MayQueen PCB. Hij moet samen met de Thor in een B behuizing, dus er was wel wat werk aan de winkel. Volgens mij ben ik erin geslaagd, maar ik moet nog 1 ding terug oplossen (had m beter op het breadbord gelaten, dan was het zo opgelost). De Gainpot moet aangesloten worden, met de elco tussen wiper en ground van de pot(zoals bij een fuzz face blijkbaar, maar daar heb ik nog geen schema van gevonde waar dat ook zo is). Nu ben ik dus vergeten hoe ik dit moet doen. D_H, kan jij me even helpen alsjeblief? Er zijn 2 lege pads naast de elco voor de pot voorzien.
Mijn gokje zou zijn om lug 1 bij de + pool van de elco te zetten, en lug 2 bij de aarding. Maar dan weet ik niet wat doen met lug 3.
http://i69.photobucket.com/albums/i4...ueenimage1.gif
En voor zij die hem willen bouwen het pcb design.
http://i69.photobucket.com/albums/i4...QueenPNP-2.gif
EDIT: mayqueen layout en pcb vernieuwd, er zat een klein foutje in (weerstand en transistor die een gaatje deelden)
MayQueen is nog steeds niet perfect, nog even bijprutsen. Met andere woorden, bouw hem nog niet volgens mijn plan. Als er al iemand dit nog volgt. Enkel Ponq komt hier blijkbaar nog :D
